마그네틱 드라이브 커플링란?

패러데이법칙을 이용한 모터와 같은 원리의 장치로 고정자(magnet-can)와 로터(rotor)의 위치조정을 통해 상호유지되는 자기장(magnetic field)의 크기를 이용하여 회전속도를 이용하는 장치임

동작원리

제품 제원

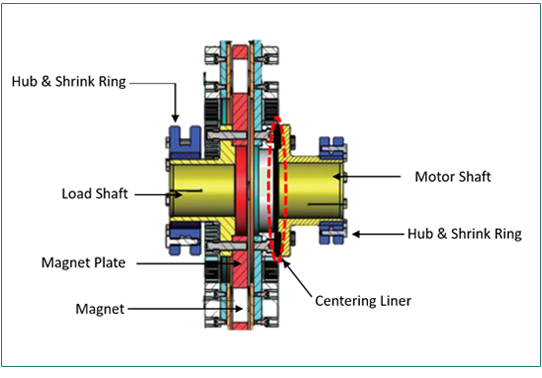

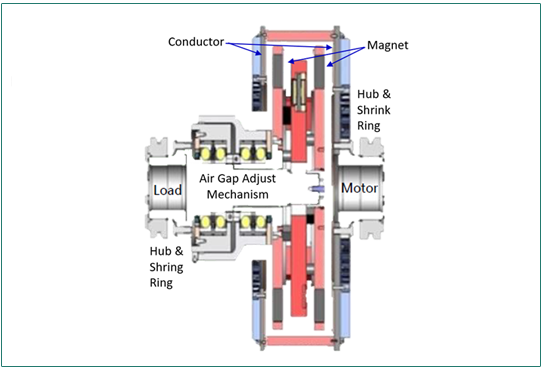

구분	고정형	가변형
제품형상
설치부하	Pump, Fan & Blower, Variable Torque Equipment, 원심분리기
설치위치	기계적 연결 없이 기계측의 마그네틱 회전자의 강한 자력을 통해 모터 측으로 동력이 전달
절감원리	에어 갭(Air gap)으로 인해 모터-부하 구동속도차로 부하측 전력소모량 감소
특징	①투자비회수 기간이 2~3년으로 짧음 ②제품의 성능과 수명이 20~25년으로 별도의 수리가 필요 없음
장점	①기존의 유체 커플링보다 효율적 ②구조가 심플하며 유지보수가 용이함 ③기존 모터를 사용할 수 있어 고압 모터 사용시 장점이 큼
설치효과	①소모전력 20~30% 의 높은 절감율 ②기존 속도 제어 방식의 이슈에서 해방 ③축 정렬 불량에서의 해방 ④에어 갭(Air gap)으로 인한 부하진동 50% ~ 80% 감소
가용용량	0.75kW ~ 746kW	5.5kW~400kW (공냉식) 300kW~3000kW (유냉식)
제어기능	자동 제어 및 Close Loop 제어

전력 절감 시장 현황

특장점

■ Inverter 운용間 잦은 문제 발생
- 전자회로내구성低, 별도유지설비必, 고조파로 인한 주변기기장애, 주기적 부품교체 등 추가비용
안정적인 Solution (Soft Starter 기능)
■ Inverter/LED 등 에너지효율 제품보급사업 약진
- 선진국대비4%의 저조한 보급률(일본(17%), 유럽(19%), 미국(22%))
- 정부보조금에 의존하고 있어 전반적인 성장한계에 도달
짧은투자회수기간 (절감률20% 이상)
■ 공장설계시, 증설염두 과설계로 인한 고압 설비전력낭비 高
- 고압 인버터 운용 간 문제우려 설치 소극적
- 인버터外 마땅한 전력절감장치 無
맞춤형 설계/제작
■ 전기사용부하中 동력부하 비중 高
+ 냉난방팬, 순환펌프 등 동력부하설비 필수적
명확한 적용처

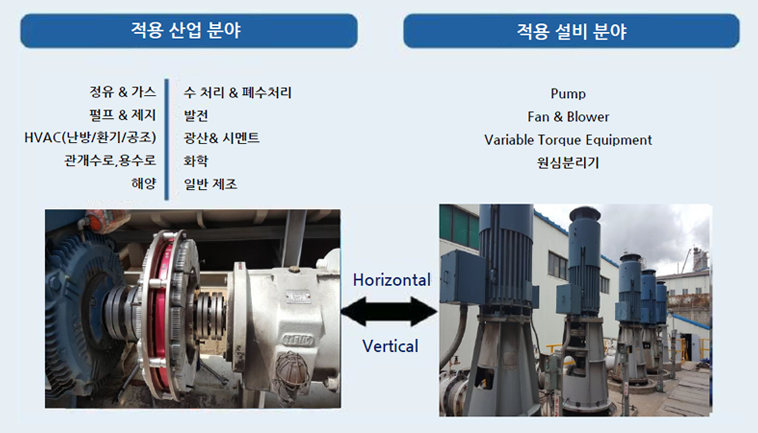

마그네틱 드라이브 커플링 적용가능 제품군

경쟁제품 비교

구분	회전수 조절	설치 용이성	운용 안정성	유지관리 용이성	케이블공사	베이스공사
고압인 버터	●	○	○	○	유	무
마그네틱 드라이브 커플링	◑	●	●	●	무	필요 시

고압인버터 대비 마그네틱 드라이브 커플링 가격 약 50%수준으로 가격경쟁력高
별도의 케이블공사 + 설치공간 + 유지관리설비 불필요
※ 가변형의 경우 부하설치 상황에 따라 베이스공사 필요
물리적인 전력절감장치로 인버터와 같은 고조파장애 등 주변기기 영향無

설치사례


· 용량 : 25HP 스마트커플링 1단 감속 · 목적 : 냉각수 펌프	· 용량 : 125HP 스마트커플링(FCS-4) · 목적 : 고온 오일 펌프	· 용량 : 60HP 인라인 ASD 4대 · 목적 : HVAC 냉각수 펌프	· 용량 : 50HP 인라인 ASD 수동변속기 적용 · 목적 : 쿨링타워 팬 구동

· 용량 : 40HP 쉬브 ASD 수동변속기 적용 · 목적 : HVAC 공조 제어	· 용량 : 200HP 쉬브 ASD 수동변속기 적용 · 목적 : 보일러 ID팬	· 용량 : 50HP 쉬브 커플링 수동변속기 적용 · 목적 : 배기팬 ※ 수직설치	· 용량 : 40HP 쉬브 커플링 수동변속기 적용 · 목적 : HVAC 팬
